国产,欧美,日韩,亚洲一区二区_青青草原国产精品_亚洲欧美一区二区精品久久久夫妻_国户精品久久久久久久久久久久_亚洲av激情无码专区在线播放

化學(xué)成分

NAS 625

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	TI	Fe	Co	Nb
最小	―	―	―	―	―	58.0	20.0	8.0	―	―	―	―	3.15
最大	0.01	0.50	0.50	0.015	0.015	―	23.0	10.0	4.0	4.0	5.0	1.0	4.15

NAS 625

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	TI	Fe	Co	Nb
最小	―	―	―	―	―	58.0	20.0	8.0	―	―	―	―	3.15
最大	0.01	0.50	0.50	0.015	0.015	―	23.0	10.0	4.0	4.0	5.0	1.0	4.15



物理性能

比熱(J/kg?K)		410
電阻率(μΩ?cm)		1.29
熱傳導(dǎo)率(W/m?K)		9.8
平均熱膨脹系數(shù)(10-6/℃)	20–100℃	12.8
縱向彈性模量(MPa)		20.4 x 104
剛性模量(MPa)		78.8 x 104
強(qiáng)磁性		無
熔點(diǎn)(℃)		1290-1350



機(jī)械性能

室溫機(jī)械性能

ASTM B443 Grade 1  NAS 625

	0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度 (HRB)
冷軋板、帶材	≧ 414	≧ 827	≧ 30	―
熱軋板(70mm以下)	≧ 379	≧ 758	≧ 30	―
冷軋板(9.5mm以下)	≧ 379	≧ 758	≧ 30	―

ASTM B443 Grade 2  NAS 625

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 276	≧ 690	≧ 30	―

JIS G4902 NCF625

	0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度 (HRB)
大于0.5mm小于3.0mm	≧ 415	≧ 830	≧ 30	―
大于3.0mm小于70mm	≧ 380	≧ 760	≧ 30	―

JIS G4902 NCF625

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 275	≧ 690	≧ 30	―



	0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度 (HRB)
熱軋板 11mmt	407	826	62	HB 201
冷軋板 2.5mmt	392	832	57	HV 197

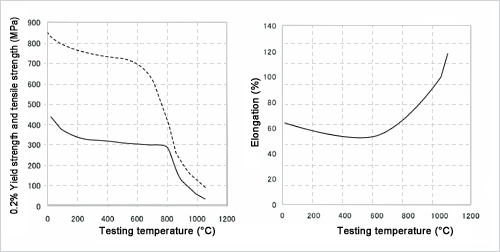

高溫強(qiáng)度



耐腐蝕性

試驗(yàn)條件：浸泡時(shí)間24小時(shí)，試驗(yàn)溶液7%H₂SO₄ + 3%HCL + 1%FeCl₃ + 1%CuCl₂
使用多齒夾子形成縫隙



焊接性

NAS 625不適于氧氣乙炔焊接，但其它焊接方法可采用，焊接性與SUS 304基本相同。對(duì)焊接凝固裂紋的敏感性高于SUS 304，低于SUS 310。

用途

化工成套設(shè)備、核電站、海洋設(shè)備、噴氣飛機(jī)發(fā)動(dòng)機(jī)部件、飛機(jī)材料、熱處理爐材料、蒸發(fā)器等。
