国产精品无码激情,性动免费视频久久

日本冶金NAS 800板材、圓棒【NAS800現(xiàn)貨】

發(fā)布時間:2024-04-29 19:08:28 | 瀏覽次數(shù)：

NAS 800(NCF 800，UNS N08800)——與Incoloy^® 800相匹敵的合金——屬于高鎳耐熱鋼，在高溫環(huán)境下具有良好的強度和耐腐蝕性、耐氧化性。成分組織接近于奧氏體不銹鋼，且具有與Inconel^®合金相當(dāng)?shù)奶匦?。本公司可供?yīng)合金現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

化學(xué)成分

JIS G4902 / NCF 800

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.00	19.00	―	0.15	0.15	―
最大	0.10	1.00	1.50	0.030	0.015	35.00	23.00	0.75	0.60	0.60	Bal.

ASTM B409 / UNS N08800

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.0	19.0	―	0.15	0.15	39.5
最大	0.10	1.0	1.5	―	0.015	35.0	23.0	0.75	0.60	0.60	―

EN10095 / 1.4876

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.00	19.00	―	0.15	0.15	―
最大	0.12	1.00	2.00	0.030	0.015	34.00	23.00	―	0.60	0.60	―

物理性能

比熱(J/kg?K)		460
電阻率(μΩ?cm)		99
熱傳導(dǎo)率(W/m?K)		12.6
平均平均熱膨脹系數(shù)(10^-6/℃)	25–200℃	15.9
	25–400℃	16.8
	25–600℃	17.3
	25–800℃	18.1
縱向彈性模量(MPa)		19.7 x 10⁴
居里點(℃)		-115
強磁性		無
熔點(℃)		1357-1385

高溫特性

	熱傳導(dǎo)率 (W/(m?K))	平均熱膨脹系數(shù)	彈性模量 (GPa)
室溫	12.6	―	197
100℃	14.1	14.6	193
200℃	16.1	15.9	187
300℃	17.8	16.4	180
400℃	19.3	16.8	173
500℃	20.6	17.0	167
600℃	23.2	17.3	159
700℃	24.4	17.7	152
800℃	25.1	18.1	145
900℃	25.9	18.3	138
1000℃	26.7	18.6	131

機械性能

室溫機械性能

JIS G4902 / NCF 800

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	≦ 182	≦ 179

ASTM B409 / UNS N08800

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	―	―

EN10095 / 1.4876

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 170	450-680	≧ 30	―	≦ 192

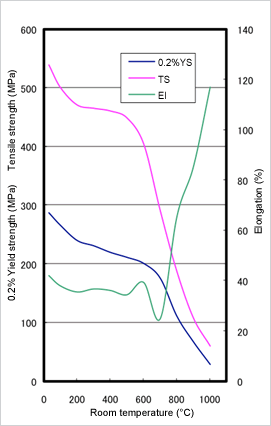

高溫強度

Image: 高溫強度

熱處理

NAS 800與奧氏體不銹鋼一樣，具有奧氏體組織，熱處理也可采用與奧氏體不銹鋼同樣的方式。通?？捎玫臒崽幚矸椒ㄈ缦隆?

退火 980～1100℃　急冷
消除應(yīng)力退火 780～870℃　空冷

朔性加工性

熱加工和冷卻的加工性能與奧氏體鋼大體相同。熱加工溫度為1000～1230℃，簡易加工可在850℃以下進行。但在650～850℃溫度范圍內(nèi)會發(fā)生開裂，請務(wù)必避開。冷加工性完全與奧氏體不銹鋼一樣，但加工硬化特性比奧氏體不銹鋼略低。

焊接性

NAS 800的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。

高溫特性

由于其Ni、Cr含量高，因此在高溫環(huán)境下對氧化以及滲碳的耐受性高，耐氧化性優(yōu)于SUS 310S，甚至接近NAS 600。高溫強度也基本與NAS 600相同。在使用過程中不會析出σ相而導(dǎo)致脆化，廣泛應(yīng)用于耐熱用材料。

一般在600℃以下溫度范圍內(nèi)使用。若用在更高溫度，且對蠕變性能有要求時，建議使用NAS 800H／NAS 800T。

耐腐蝕性

在硝酸、硝酸和硫酸混合液等氧化性腐蝕環(huán)境，以及蘇打鹽等熔鹽中都具有良好的耐腐蝕性，且對應(yīng)力腐蝕開裂的敏感性優(yōu)于標(biāo)準(zhǔn)奧氏體不銹鋼。

用途

廣泛應(yīng)用于覆套式電熱器外套管、熱電偶保護管、熱處理爐、以及在高溫環(huán)境下使用的材料。

国产,欧美,日韩,亚洲一区二区_青青草原国产精品_亚洲欧美一区二区精品久久久夫妻_国户精品久久久久久久久久久久_亚洲av激情无码专区在线播放

化學(xué)成分

物理性能

機械性能

熱處理

朔性加工性

焊接性

高溫特性

耐腐蝕性

用途
