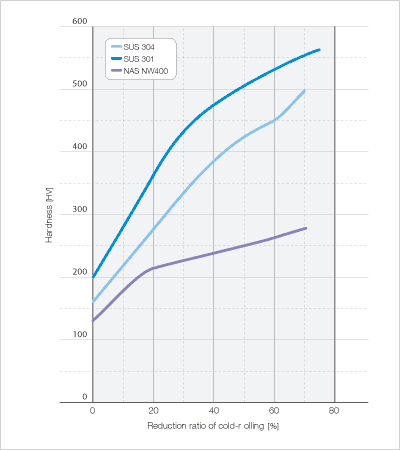

加工硬化特性
NAS NW400的加工硬化性遠(yuǎn)低于SUS 301、SUS 304，因此可輕松很容易進(jìn)行彎曲加工等。
耐腐蝕性
|
酸的種類
|
試驗(yàn)溫度(℃)
|
濃度(wt%)
|
腐蝕速度(mm/y)
|
NAS NW400
(UNS N04400)
|
SUS 316L
(UNS S31603)
|
|
硫酸
|
80
|
5
|
0.28
|
1.67
|
|
10
|
0.27
|
4.69
|
|
20
|
0.20
|
71.9
|
|
40
|
0.16
|
765
|
|
60
|
0.14
|
704
|
|
80
|
0.80
|
33.7
|
|
沸騰
|
5
|
0.21
|
8.19
|
|
10
|
0.36
|
24.6
|
|
20
|
0.53
|
179
|
|
40
|
2.12
|
3129
|
|
鹽酸
|
80
|
0.1
|
0.34
|
0.02
|
|
1
|
0.40
|
2.73
|
|
2
|
0.46
|
6.75
|
|
3
|
0.63
|
14.9
|
|
沸騰
|
0.1
|
0.13
|
0.01
|
|
1
|
1.37
|
8.86
|
|
2
|
3.06
|
27.5
|
|
3
|
3.45
|
76.6
|
|
氫氟酸
|
80
|
0.1
|
0.28
|
0.50
|
|
1
|
0.32
|
14.5
|
|
2
|
0.37
|
35.4
|
|
3
|
0.35
|
54.1
|
|
硝酸
|
沸騰
|
20
|
4615
|
0.02
|
|
40
|
＞10000
|
0.05
|
|
60
|
＞10000
|
0.17
|
|
磷酸
|
沸騰
|
20
|
0.24
|
0.04
|
|
40
|
0.16
|
0.25
|
|
60
|
0.24
|
0.56
|
|
80
|
6.90
|
25.0
|
|
蟻酸
|
沸騰
|
20
|
0.05
|
0.35
|
|
40
|
0.08
|
0.62
|
|
60
|
0.05
|
0.73
|
|
80
|
0.02
|
0.49
|
|
醋酸
|
沸騰
|
20
|
0.11
|
＜0.01
|
|
40
|
0.04
|
＜0.01
|
|
60
|
0.04
|
＜0.01
|
|
80
|
0.05
|
＜0.01
|
|
99.7
|
0.01
|
＜0.01
|
試驗(yàn)條件： 24小時(shí)浸泡試驗(yàn)
焊接性
可任意選擇TIG焊接、MIG焊接、手工電弧焊和電阻焊。TIG、MIG焊條推薦使用YNiCu-7。
熱處理
在700～900℃溫度條件下進(jìn)行熱處理，冷卻最好采用快速空冷。
用途
海洋結(jié)構(gòu)物表層、海水淡化/制鹽/石油精煉裝置、船舶用部件類、熱交換機(jī)、化工/海水淡化裝置閥門、泵構(gòu)件等
