耐腐蝕性
由于其Cr、Mo含量高，在高濃度氯離子環(huán)境下耐點腐蝕性能、耐間隙腐蝕性能極高。
由于其Ni含量高，其耐應(yīng)力腐蝕開裂性能也超強。

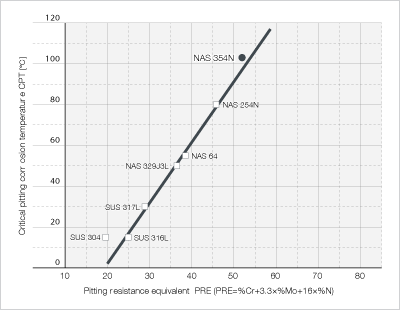

耐點腐蝕性能
耐應(yīng)力腐蝕開裂性能
|
條件
|
有無發(fā)生開裂
|
|
MgCl2
|
20% Boil, 300hr
|
NO SCC
|
|
25% Boil, 300hr
|
NO SCC
|
|
30% Boil, 300hr
|
NO SCC
|
|
35% Boil, 300hr
|
NO SCC
|
|
42% Boil, 300hr
|
NO SCC
|
試驗方法：U型彎曲試樣，2mmt, #500 表面加工

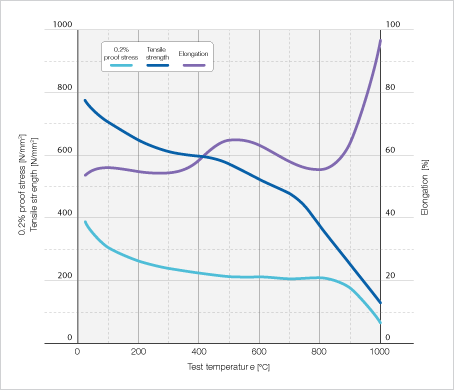

朔性加工性
冷加工與熱加工處理與SUS 304、SUS 316等標準奧氏體不銹鋼大體相同，但由于其強度較高，在冷加工和熱加工時都應(yīng)加以注意。
焊接性
NAS 354N的焊接與標準奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊料請使用哈氏®合金C系列。
切削性
由于Ni含量較高，NAS 354N的切削性不如普通奧氏體不銹鋼，但優(yōu)于鎳基合金。切削請盡量使用超硬合金工具，將推進速度調(diào)慢，加大切削深度為上策。
熱處理
NAS 354N為奧氏體不銹鋼，熱處理可采用與標準奧氏體不銹鋼同樣的方式。常規(guī)固溶處理條件為1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于NAS 354N耐腐蝕性比304高，氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸漬，或者如有可能對其進行噴丸(噴射金屬微粒)處理則更加有效。
