耐腐蝕性
耐硫酸露點(diǎn)腐蝕性能很高，具有與卡彭特合金20Ccb*基本相同的耐腐蝕特性。

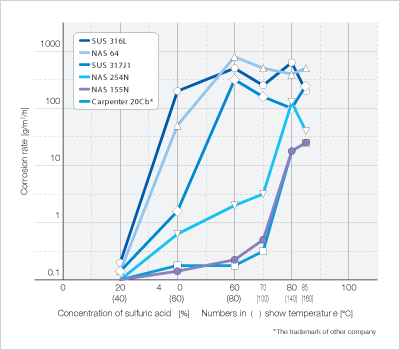

耐硫酸露點(diǎn)腐蝕性能
與現(xiàn)有鋼的耐硫酸腐蝕性比較
耐點(diǎn)腐蝕性能
3.5%NaCl(吹氬脫氣)中的點(diǎn)蝕電位(V’c10 vs SCE)
|
鋼種、尺寸
|
溫度
|
|
30℃
|
50℃
|
|
NAS 155N, 板 3.0mmt
|
> 0.90
|
> 0.53
|
|
NAS 64, 板 1.6mmt
|
> 0.90
|
0.85
|
|
卡彭特合金 20Cb, 板 2.0mmt
|
0.30
|
—
|
抗應(yīng)力腐蝕開裂
|
鋼種
|
試驗(yàn)條件：沸騰 MgCl2 水溶液, 100h
|
|
30% (117℃)
|
35% (126℃)
|
42% (142℃)
|
|
NAS 155N
|
○
|
○
|
×
|
|
SUS 316L
|
×
|
×
|
×
|
|
NAS 64
|
×
|
×
|
×
|

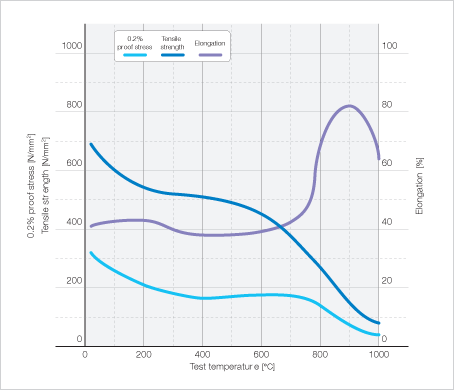

朔性加工性
可進(jìn)行與普通奧氏體不銹鋼同樣的處理。但在室溫下加工，變形阻力略高。
焊接性
NAS 155N焊接性與普通奧體氏類不銹鋼相當(dāng)，無需預(yù)熱和后熱。焊條推薦使用卡彭特合金20Cb-3*系列或哈氏®合金C系列。
熱處理
NAS 155N為奧氏體不銹鋼，熱處理可采用與標(biāo)準(zhǔn)奧氏體不銹鋼同樣的方式。
常規(guī)固溶處理?xiàng)l件為1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于NAS 64耐腐蝕性比304高，氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸漬泡，或者如有可能對其進(jìn)行噴丸處理則更加有效。
用途
可用于重油鍋爐煙囪、煙道閘板、廢氣熱交換器、廢氣洗滌塔、稀硫酸槽、炭黑干燥裝置等發(fā)生硫酸露點(diǎn)的裝置。
