伊人色综合欧美一区二区三区,久草澳洲日韩尤物,秋霞精品视频日本三级黄色

X1CrNiMoCuN20-18-7-超奧氏體不銹鋼

發(fā)布時(shí)間:2025-02-16 18:34:31 | 瀏覽次數(shù)：

X1CrNiMoCuN20-18-7為高Cr、高M(jìn)o、高N的超級(jí)奧氏體不銹鋼，在高溫海水等苛刻的環(huán)境中也具有超強(qiáng)的抗腐蝕性。在有些條件下，具有與哈氏合金、純鈦匹敵的耐腐蝕性，是一種經(jīng)濟(jì)性佳的不銹鋼。

X1CrNiMoCuN20-18-7-超奧氏體不銹鋼、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

上海奔來金屬報(bào)價(jià)

化學(xué)成分

X1CrNiMoCuN20-18-7

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	17.5	19.5	6.00	0.50	0.18
最大	0.020	0.80	1.00	0.030	0.010	18.5	20.5	6.5	1.00	0.22

物理性能

比熱(J/kg?K)	20℃	464
電阻率(μΩ?cm)		88.2
熱傳導(dǎo)率(W/m?K)		12.3
平均熱膨脹系數(shù)(10^-6/℃)	20–200℃	15.6
	20–300℃	16.1
	20–400℃	16.8
縱向彈性模量(MPa)		16.7 x 10⁴
強(qiáng)磁性		無
熔點(diǎn)(℃)		1360-1405

機(jī)械性能

室溫機(jī)械性能

X1CrNiMoCuN20-18-7(薄板和卷材)

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 310	≧ 690	≧ 35	―	≦ 223

X1CrNiMoCuN20-18-7(板材)

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 310	≧ 655	≧ 35	―	≦ 223

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
冷軋板 1.5mm^t	379	744	41	182	―

耐腐蝕性

由于其鉻、鉬含量高，在高濃度氯離子環(huán)境下抗點(diǎn)腐蝕性能、抗縫隙腐蝕性能極高。由于其鎳含量高，其抗應(yīng)力腐蝕開裂性能也超強(qiáng)。

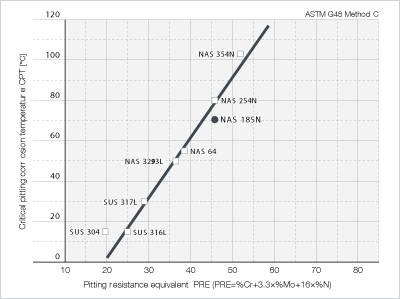

耐點(diǎn)腐蝕性能

Image: 耐點(diǎn)腐蝕性能

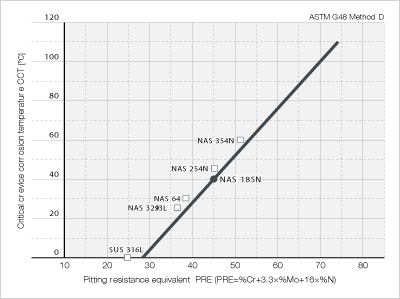

抗縫隙腐蝕性能

Image: 抗縫隙腐蝕性能

抗應(yīng)力腐蝕開裂性能

合金主要化學(xué)成分(wt%)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304 18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L 17Cr-12Ni-2Mo	×	×	×	×	×	×	×	○
NAS 64 25Cr-6Ni-3.3Mo-0.16N	×	×	×	×	×	×	○	○
X1CrNiMoCuN20-18-7	×	×	×	×	○	○	○	○

試驗(yàn)方法：U形彎曲試驗(yàn)片，沸騰MgCl₂水溶液，試驗(yàn)時(shí)間：300小時(shí)
○：未開裂
×：腐蝕開裂

朔性加工性

冷加工與熱加工處理與SUS304、SUS316等標(biāo)準(zhǔn)奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時(shí)都應(yīng)加以注意。

焊接性

X1CrNiMoCuN20-18-7的焊接和標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊接材料請使用哈氏^®合金C系列。無需預(yù)熱或后加熱處理。

切削性

由于X1CrNiMoCuN20-18-7的鎳含量較高，其切削性比普通奧氏體不銹鋼差，但比鎳基合金好。切削工具請盡量使用超硬工具，并且最好在低推進(jìn)速度和大切削深度的條件下切削。

熱處理

X1CrNiMoCuN20-18-7為奧氏體不銹鋼，因此熱處理要按標(biāo)準(zhǔn)奧氏體不銹鋼進(jìn)行。
通?？捎玫臒崽幚?xiàng)l件如下。

固溶熱處理 1125～1175℃　水冷

酸洗

酸洗可使用硝酸和氫氟酸混合液。由于X1CrNiMoCuN20-18-7比304具有較高的耐蝕性，因此它的氧化皮比304較難去除。酸洗前進(jìn)行短時(shí)間堿浸漬，或者進(jìn)行噴丸處理則效果更好。

用途

海水環(huán)境：海水淡化裝置、使用海水的熱交換器、冷凝管等
高濃度氯離子環(huán)境：紙漿造紙工業(yè)、各種漂白裝置等
含高濃度食鹽環(huán)境：樹脂制造裝置、藥品的反應(yīng)容器和管道。

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認(rèn)證。

国产,欧美,日韩,亚洲一区二区_青青草原国产精品_亚洲欧美一区二区精品久久久夫妻_国户精品久久久久久久久久久久_亚洲av激情无码专区在线播放

化學(xué)成分

物理性能

機(jī)械性能

耐腐蝕性

朔性加工性

焊接性

切削性

熱處理

酸洗

用途
