|
S7鋼是一種耐沖擊工具鋼，其特點(diǎn)是淬透性較好，有較高的強(qiáng)度和回火穩(wěn)定性，鋼種綜合性能良好。由于有較高的韌性和中溫抗氧化性，所以既適合制造在較高溫度、高沖擊載荷下工作的工具、沖模，也適合制造錘鍛模具。
>>成分規(guī)范
S7對(duì)應(yīng)國(guó)標(biāo)牌號(hào)為5Cr3MnSiMo1，成分一致。
|
標(biāo)準(zhǔn)
|
AISI
|
GB/T 1299-2014
|
DIN
|
|
牌號(hào)
|
S7
|
5Cr3MnSiMo1
|
1.2357
|
|
C
|
0.45~0.55
|
0.45~0.55
|
|
Si
|
0.20~1.00
|
0.20~0.50
|
|
Mn
|
0.20~0.90
|
0.50~0.80
|
|
P
|
≤0.030
|
≤0.030
|
|
S
|
≤0.030
|
≤0.030
|
|
Cr
|
3.00~3.50
|
3.00~3.60
|
|
Mo
|
1.30~1.80
|
1.20~1.60
|
|
V
|
≤0.35
|
0.05~0.25
|
>>商業(yè)牌號(hào)
S7牌號(hào)國(guó)內(nèi)市場(chǎng)推廣最為成功是美國(guó)Finkl的DRX。
>>鋼材特性

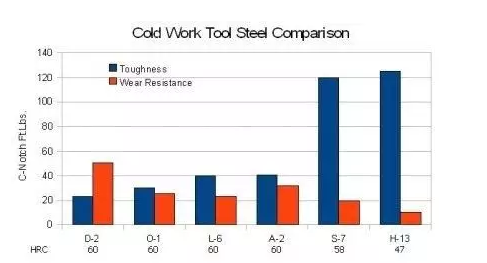

從硬度、耐磨及韌性三個(gè)指標(biāo)（見下圖）來(lái)看，S7的性能介于A2和H13之間，可彌補(bǔ)此二者之不足。
注：Toughtness=韌性，Wear Resistance=耐磨性。
>>硬度
S7應(yīng)用的硬度一般在52~58HRC之間；如施以正確熱處理，還可在此區(qū)間再提升1~2HRC。
>>用途
S7高強(qiáng)度、高韌性及高耐磨之特性，適用范圍廣泛，常用于氣動(dòng)工具、刀具及冷熱模具。
|
