NAK55、NAK80大名鼎鼎，為日本大同出品之高級(jí)鏡面塑膠模專用析出硬化型預(yù)硬鋼。
特性NAK55鋼、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！
⑴實(shí)施固溶化和時(shí)效硬化，硬度可達(dá)37~43HRC。
○可在原狀下刻模加工付諸使用，無須熱處理。
⑵Ni-Al-Cu系時(shí)效硬化鋼。
○切削加工性良好。
○放電加工后的研磨非常容易。
○焊接性良好。
○使用時(shí)變形量低可確保高精度。
○表面和中心的硬度均勻。
⑶特殊熔煉
○鏡面研磨性優(yōu)異，可得令人滿意的光亮度。
○蝕花加工性良好。
NAK80
除具有NAK55的各種特性之外，還有下列特點(diǎn):
○鏡面研磨性極其良好。
○放電加工表面細(xì)致美觀，可取代梨皮蝕花。
用途
NAK55
○高性能、精密塑料模具
○橡膠模具
○沖壓模具（彎曲等）
NAK80
與NAK55相比，適用于重視下列性能場合：
○透明品等重視鏡面研磨性時(shí)
○重視放電加工表面時(shí)
○產(chǎn)業(yè)機(jī)器等各種零件
化學(xué)成分
重量百分比(%)
|
|
NAK55
|
NAK80
|
|
C
|
0.15
|
0.05~0.18
|
|
Si
|
0.3
|
0.15~1.0
|
|
Mn
|
1.5
|
1.0~2.0
|
|
Ni
|
3.0
|
2.5~3.5
|
|
Al
|
1.0
|
0.5~1.5
|
|
Cu
|
0.3
|
0.7~1.5
|
|
Mo
|
1.0
|
0.1~0.4
|

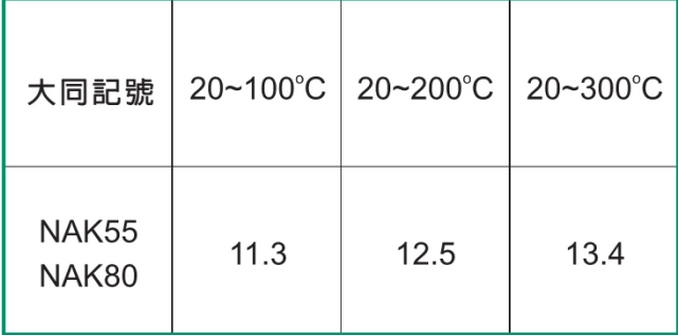

物理性能熱膨脹系數(shù)（×10-6/℃）

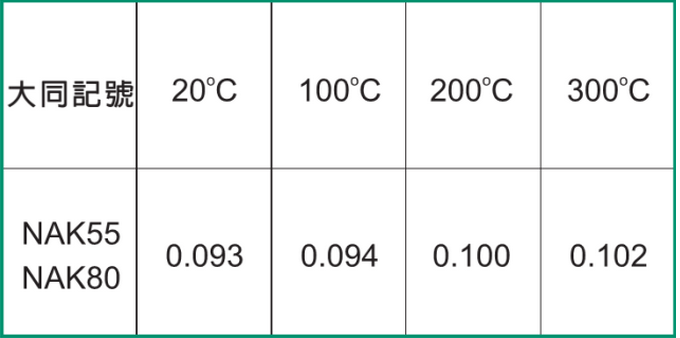

熱傳導(dǎo)率（cal/cm?sec?℃）

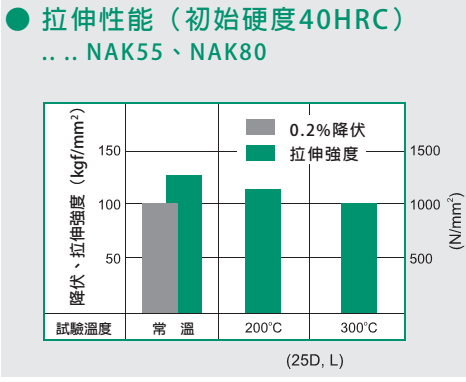

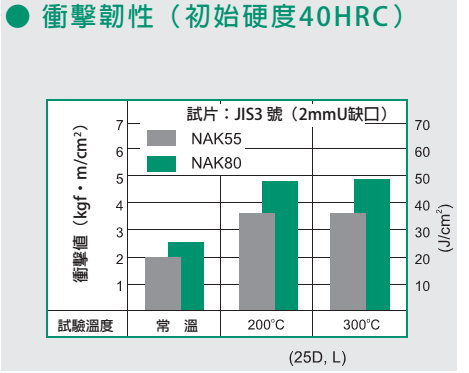

機(jī)械性能

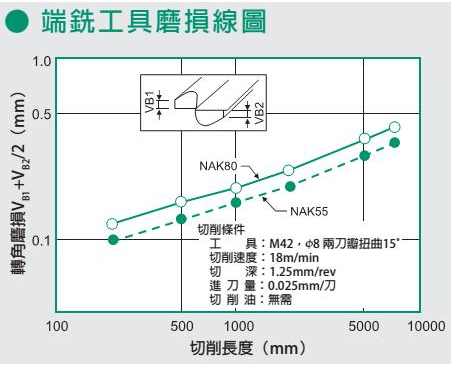

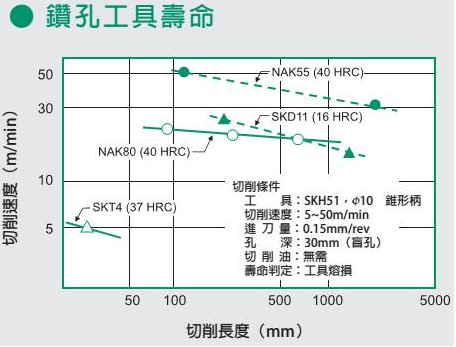

切削性能
均屬易切削鋼，但NAK80要比NAK55稍差。

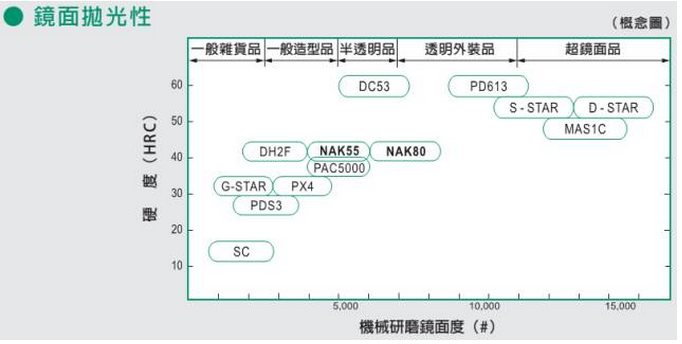

鏡面加工性能
一般研磨程序
粗加工（車削或銑削）后
①砥石研磨（#220→#320→#400）
②砂紙研磨加工（#320→#400→#600→#800
→#1000→#1200→#1500）
③鉆石膏（#1200→#1800→#3000→#8000）
NAK55在#5000以上研磨時(shí)，依研磨方法其表面有時(shí)會(huì)產(chǎn)生梨皮狀粗化。

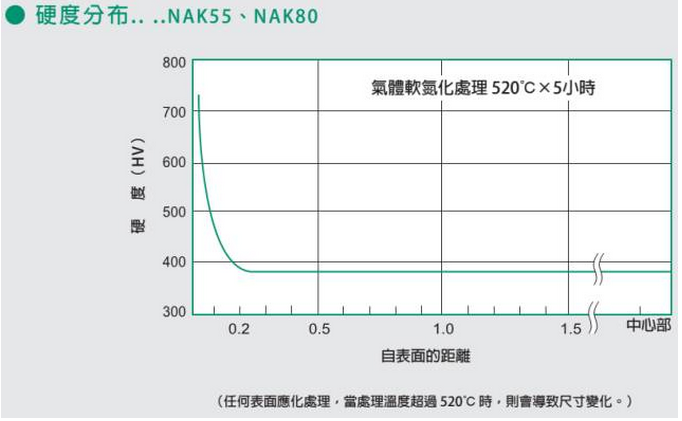

氣體軟氮化性能

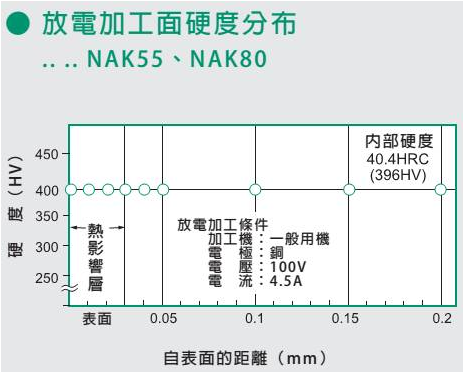

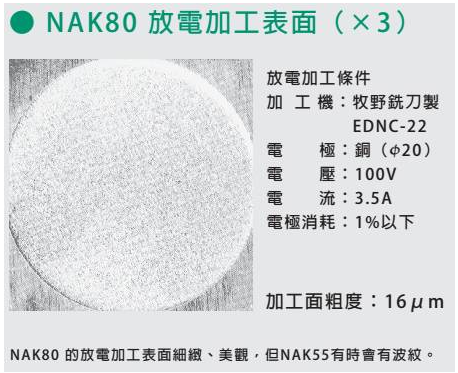

放電加工性能
放電加工面硬度不上升，便于精密加工。

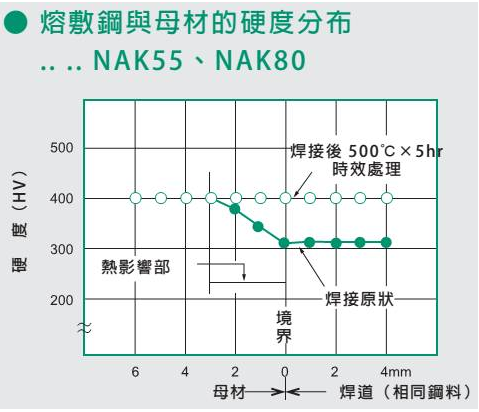

焊接性能
焊接部位硬度不升高。焊接后，加以時(shí)效處理，則不會(huì)產(chǎn)生蝕花不均。
焊接條件
焊接法：TIG焊接（氬氣保護(hù)）
預(yù)熱：300~400℃
電流：150~170A
焊條：同質(zhì)合金（NAK-W）
堆焊方法
按照下列程序、方法進(jìn)行堆焊。
1.模具事先清理
○全面去除油脂、污物、氧化皮等
○全面去除裂紋、表面處理層
○坡口加工拐角３Ｒ以上
2.堆焊焊條
○NAK-W（NAK55、NAK80通用）
3.預(yù)熱
○300~400℃
○利用加熱爐或丙烷、天然氣緩慢加熱
4.焊接
○直流正極性、分段退焊法
○條件
|
焊條直徑
|
電極直徑
|
電流
|
氬氣
|
|
1.6mm
|
1.6mm
|
70~150A
|
6~9l/min
|
|
2.4mm
|
2.4mm
|
150~250A
|
7~10l/min
|
5.后熱處理
○450~500℃×1h
【注意事項(xiàng)】
○利用丙烷氣、天然氣噴燒進(jìn)行預(yù)熱和后熱處理時(shí)，為防止破裂起見，實(shí)行全面加熱為宜。
○堆焊或使用中焊補(bǔ)龜裂時(shí)，往往焊層較厚。視堆焊量的多少，有時(shí)即使稍微犧牲尺寸變化，也要在堆焊后固溶化處理（870℃），并進(jìn)行時(shí)效處理（500~520℃）。
（來源：日本大同產(chǎn)品宣傳資料）
|
