|
A7耐磨工具鋼是一種鉻改性的A7型空氣硬化工具鋼，具有出色的耐磨性。高碳和釩含量導(dǎo)致鋼中有大量硬質(zhì)碳化釩顆粒。這些碳化物的硬度相當(dāng)于約80至85 Rockwell C.抵抗與其他鋼的滑動接觸以及與干磨和濕磨的硬磨料顆粒如砂，噴丸介質(zhì)和陶瓷的接觸。
A7應(yīng)用：磚模襯里，砂拋釉襯里，拋丸設(shè)備襯里，陶瓷擠壓工具，粉末壓實工具和機床方式。
A7化學(xué)成分
|
碳
|
錳
|
硫
|
硅
|
鉻
|
鉬
|
釩
|
|
2.60
|
0.60
|
max0.005
|
0.30
|
8.25
|
1.20
|
4.50
|
A7相對屬性
A7物理特性
· 可加工性： 1％碳鋼的20-25％
A7熱處理說明
硬化
臨界溫度： Ac1：1340oF（727oC）
預(yù)熱：加熱速度不超過400oF/小時（222oC/小時）至1200-1300oF（649-704oC）并均衡。
奧氏體化（高溫）：從預(yù)熱中迅速加熱。爐或鹽：1700-1800°F（927-982°C）。為獲得最大韌性，請使用1700°F（927°C）。為獲得最大耐磨性，使用1800°F（982°C）。
在每英寸（25.4毫米）厚度的溫度下浸泡15分鐘; 最少30分鐘。

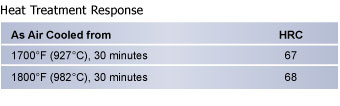

淬火：空氣或加壓氣體。對于空氣冷卻，在靜止空氣中冷卻至150-125°F（66-51°C）。

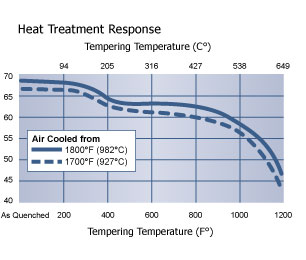

回火：淬火后立即回火。典型的回火溫度為300°F（149°C），以獲得最大的耐磨性。保持溫度4小時，然后空氣冷卻至環(huán)境溫度。
在900°F（482°C）以上的溫度下，要獲得最大的韌性，雙重回火，2小時加2小時。
退火
退火必須在熱加工后和再硬化之前進(jìn)行。
以不超過400°F /小時（222°C /小時）至1500-1550°F（816-843°C）的速率加熱，并保持最高厚度每英寸（25.4mm）的溫度1小時; 最少2小時。然后用爐子以不超過每小時50°F（28°C /小時）至1000°F（538°C）的速度緩慢冷卻。繼續(xù)在爐中或空氣中冷卻至環(huán)境溫度。最終硬度應(yīng)最大為293 HBW。
|
