|
AKS3工具鋼是一種中等合金的空氣硬化工具鋼，其特點是能夠在使用通常與油硬化工具鋼相關(guān)的低奧氏體化溫度下進行硬化。它在熱處理中表現(xiàn)出良好的韌性和優(yōu)異的尺寸穩(wěn)定性。AKS3是O1油硬化工具鋼和D2高碳高鉻工具鋼之間耐磨性的中間體。
AKS3應(yīng)用：沖裁和成型模具，裝飾模具，彎曲和成型工具，心軸，卡盤爪，注塑成型工具，定位銷，剪切刀和儀表。
AKS3化學(xué)成分
|
碳
|
錳
|
硅
|
鉻
|
鉬
|
|
0.70
|
2.00
|
0.30
|
1.00
|
1.25
|

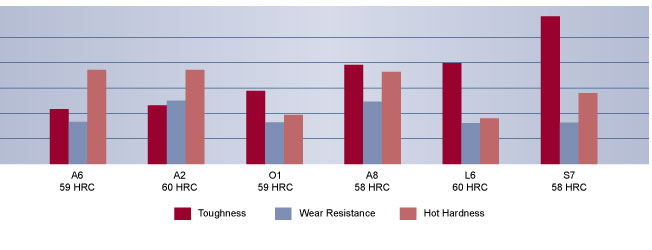

AKS3相對屬性

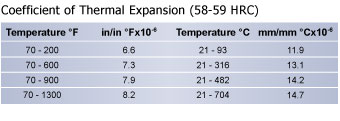

AKS3物理特性
密度： 0.283 lb / in 3（7833 kg / m 3）
比重： 7.83
彈性模量： 30 x 10 6 psi（207GPa）
可加工性： 1％碳鋼的80％

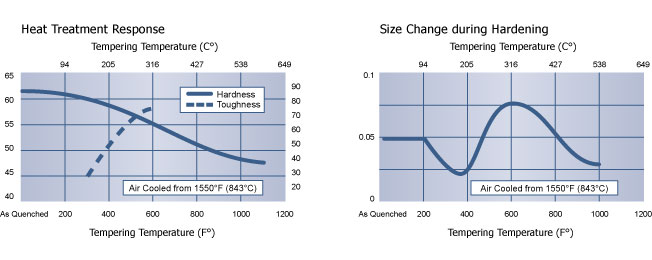

AKS3熱處理說明
硬化
臨界溫度： Ac1：1340oF（727oC）
預(yù)熱：加熱速度不超過400oF/小時（222oC/小時）至1200-1300oF（649-704oC）并均衡。
奧氏體化（高溫）：從預(yù)熱中緩慢加熱。爐或鹽：1525-1625oF（829-885oC）第一英寸（25.4毫米）厚度浸泡30分鐘，每增加一英寸（25.4毫米）浸泡15分鐘。
淬火：空氣或加壓氣體至150-125oF（66-51oC）。當(dāng)空氣從1575oF（857oC）冷卻時，厚度最大為4英寸（101.6 mm）的尺寸將會變硬。當(dāng)風(fēng)速從1625oF（885oC）冷卻時，厚度最大為6英寸（152.4 mm）的尺寸將會變硬。
回火：淬火后立即回火。保持溫度每英寸（25.4毫米）厚度1小時，最少2小時，然后空氣冷卻至環(huán)境溫度。典型的回火范圍為350至400oF（177至204oC）。
為了最大限度地減小橫截面內(nèi)部應(yīng)力大于6英寸（152.4 mm）并提高熱處理后EDM的工具的穩(wěn)定性，強烈建議在回火溫度下浸泡4到6小時。
深冷處理： 有些人喜歡進行深冷處理，作為奧氏體化處理中淬火的延伸。其他人喜歡在回火后進行低溫處理。
AKS3退火
退火必須在熱加工后和再硬化之前進行。
加熱速度不超過400oF/小時（222oC/小時）至1370oF（743oC），并保持最高厚度每英寸（25.4 mm）的溫度1小時; 最少2小時。然后用爐子以每小時不超過20oF（每小時11oC）至950oF（510oC）的速度緩慢冷卻。繼續(xù)在爐中或空氣中冷卻至環(huán)境溫度。所得硬度應(yīng)最大為248 HBW。
|
